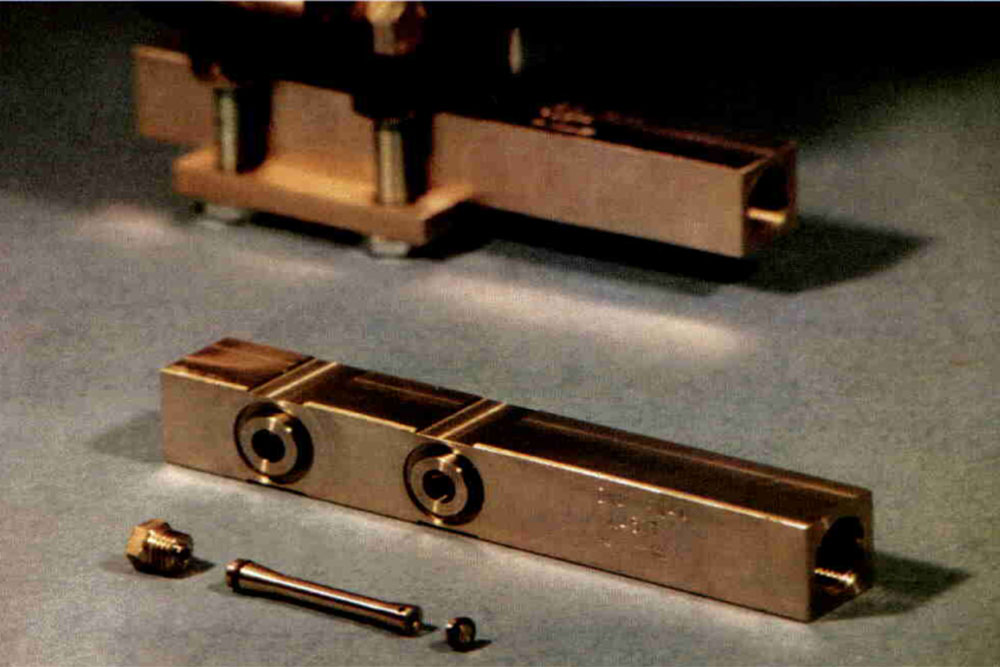

Kleinmessstrecke DN 4 und DN 8 PN 400
Mit Ringkammerund auswechselbarer Messblende, Wirkdruckanschluss DIN 19213 Form B3 (Gewicht 4kg)
Kleinmessstrecke DN 10 / DN 15 und DN 25 PN 160
Mit Ringkammer und auswechselbarer Messblende, Wirkdruck-Anschluss DIN 19213 Form B2 (Gewicht 3,5 kg)
3-fach Ventilblock DN 5 PN 420
für Direktanflanschung der Kleinmessstrecken FKS, FKF, FKG an Messumformer mit Anschluss nach DIN 19213, Formen A1 / A2 (Gewicht 3 kg)

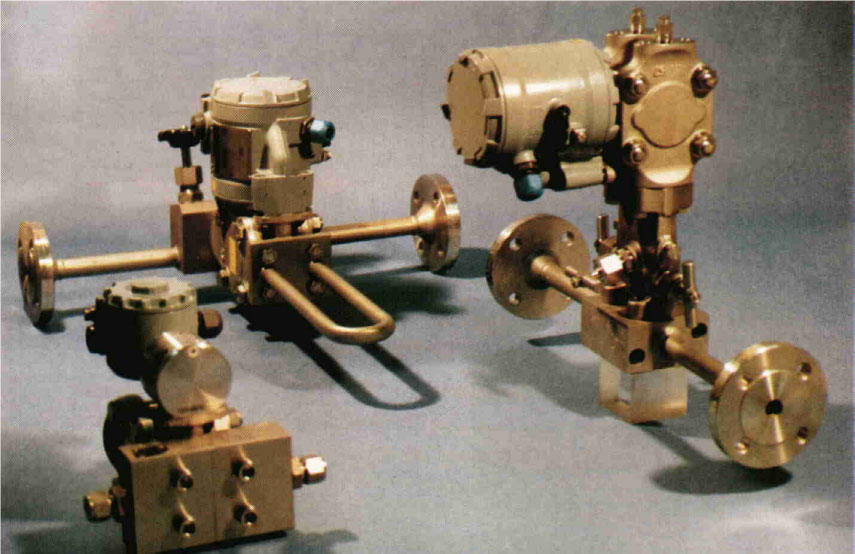

Düsenbrücke U-Form PN 100
für Differenzdruck-Messumformer mit beidseits durchströmten Messkammern
Messstrecke für kleine Durchflüsse und für Direktanbau von Differenzdruck-Umformer und Ventilblock
Kleinmessstrecke mit Ringkammer und auswechselbarer Messblende. Fpr diese Klein-Messstrecken stehen verschiedene klein "d" zur Verfügung. Der ca. Differenzdruck für entsprechende Durchflüsse kann aus den Diagrammen für Wasser bei 20°C entnommen werden. Die genaue Ermittlung des Differenzdrucks und Durchfluss-Beiwertes erfolgt auf dem hauseigenen Prüfstand. Eine Neukalibrierung ist auch nach Auswechseln einer Blende erforderlich. Werkstoff: 1.4571, interne Dichtungen Viton. Die Direktanflanschung von Messumformer und Ventilblock erfolgt nach DIN 19213 B2 / DIN IEC 65B/333/CDV Form A.

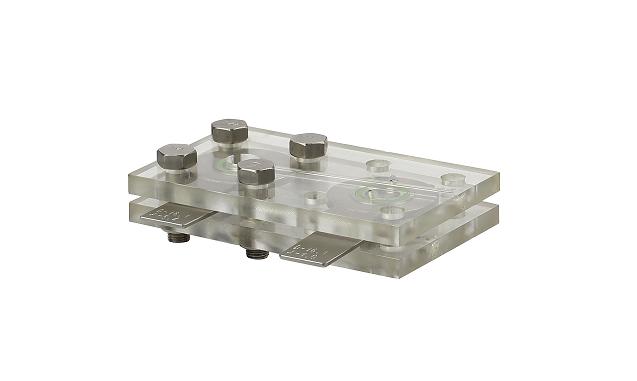

Durchflussmessbrücke KMB PN 200 (GBL 29321/29327)
für direkt angebauten Messumformer FIsher Rosemount Typ 3051 oder mit Sonderanschlusspaket für Messumformer nach EN 61518, DIN 19213 bzw. IEC 65/333/CDV
