Blenden

Blenden

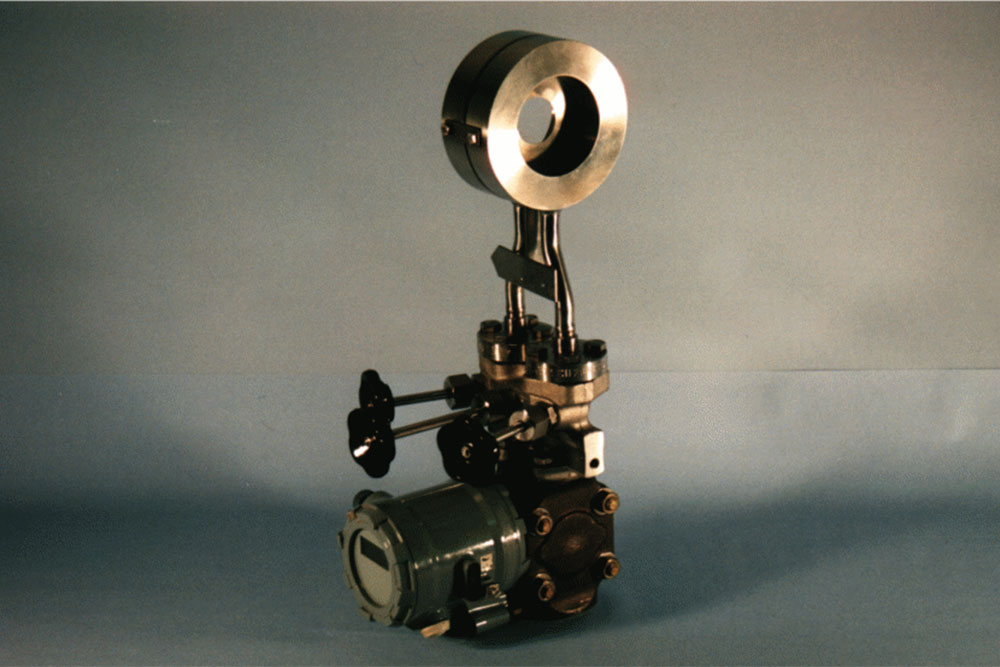

Ringkammer-Normblende Bauart A nach DIN 19205

Eichf├Ąhige Ausf├╝hrung, geeignet f├╝r Durchflussmessung nach Eichordnung EO 7-2, Form FRB 1 / FRB 2 / FRB 3

    Drosselger├Ąteformen:
  • Standard-Normblende (Eckentnahme), eichf├Ąhig D=50 bis D=1000 mm
    alternativ f├╝r kleine Reynoldszahlen als Viertelkreisd├╝se (nicht eichf├Ąhig)
    oder f├╝r gr├Â├čere Reynoldszahlen und geringen Druckverlust als ISA-1032-D├╝se (eichf├Ąhig D=50 bis D=1000 mm) und in Verbindung mit einflanschbaren Messstrecken wegen Demontierbarkeit anwendbar F
    Stutzenstellung:
  • Standard 0┬░ nach DIN 19205 Nr. 2/3/12, umbauf├Ąhig auf Nr. 1/8/9/10/11/13, f├╝r Dampf steigend Nr. 6, f├╝r Dampf fallend Nr. 7
    Voraussetzungen f├╝r eichf├Ąhigen Einbau:
  • Zentrierung des Drosselger├Ątes nach EO 7-2 nur mit Ausf├╝hrung Nut oder R├╝cksprung wobei die Anschlussflansche bez├╝gliche der Exzentrizit├Ąt und des Durchmessersprunges enger toleriert sein m├╝ssen.
    Entnahmestutzen f├╝r statischen Druck:
  • auf dem Einlauffassungsring G 1/2 A LH nach DIN 16282 Form 6, Stutzenl├Ąnge 150 mm
    Bei Verwendung eines ANshclussadapters, ausgangsseitig am Δp-Messumformer, kann der Druckentnahmestutzen an der RIngkammer entfallen.
    Temperaturstutzen:
  • ≤7 x D hinter der Blende im Auslaufrohr und 20 x D vor der Blende im Einlaufrohr

Einteilige Normblende Bauart A nach DIN 19205

Ausgabe 08/1988, Form FNB 1 / FNB 2

    Einteilige Normblende nach DIN 19205 Bauart B (FNB 1):
  • DN 50 bis DN 500
  • - PN 6 bis PN 40 Dichtfl├Ąche glatt - Form C nach DIN 2526
  • - PN 63 bis PN 100 Dichtfl├Ąche glatt - Form E nach DIN 2526
  • - PN 10 bis PN 100 Dichtfl├Ąche R├╝cksprung - Form R nach DIN 2513
  • - PN 10 bis PN 160 Dichtfl├Ąche Nut - Form N nach DIN 2512
  • - PN 63 bis PN 400 Dichtfl├Ąche Linse - Form L nach DIN 2696
  • DN 600 bis DN 1000
  • - PN 6 bos PN 25 Dichtfl├Ąche glatt - Form C nach DIN 2526
    Zum Einbau in Messstrecken bis DN 200 ist eine Dichtfl├Ąche mit Zentrieransatz wie z.B. R├╝cksprung oder Nut anzuwenden.
  • Baubreite:
    40 mm Standard,
    65 mm (nur aufgrund der Austauschbarkeit zu Ringkammer-Normblenden),
    25 mm (nur wegen Materialersparnis aufgrund von Sonderwerkstoffen)
  • Wirkdruckentnahmestutzen bis:
    PN 160 - G 1/2 Form V, Schwei├čanschluss Ø12.0x2.5/Ø21.3x6.3,
    PN 250 und PN 315: G 5/8 Form V, Schwei├čanschluss Ø21.3x6.3/Ø24.0x7.1,
    PN 400: Schwei├čanschluss Ø21.3x6.3/Ø24.0x7.1/Schwei├čfugenform Kennzahl 22
  • Werkstoffe:
    1.0460 bzw. 1.0425 mit eingeschwei├čter Blendenscheibe 1.4571 oder komplett 1.4571; Sonderwerkstoffe
    Einteilige Normblende nach VDI 2041 mit Fassungsring nach DIN 19205 Bauart B (FNB 2):
  • DN 50 bis DN 500
  • - PN 6 bis PN 40 Dichtfl├Ąche glatt - Form C nach DIN 2526
  • - PN 63 bis PN 100 Dichtfl├Ąche glatt - Form E nach DIN 2526
  • - PN 10 bis PN 100 Dichtfl├Ąche R├╝cksprung - Form R nach DIN 2513
  • - PN 10 bis PN 160 Dichtfl├Ąche Nut - Form N nach DIN 2512
  • Baubreite:
    40 mm Standard,
    25 mm (nur wegen Materialersparnis aufgrund von Sonderwerkstoffen)
  • Wirkdruckentnahmestutzen:
    G 1/2 Form V nach DIN 19207 oder Schwei├čanschluss Ø12.0x2.5
  • Werkstoffe:
    1.0460 bzw. 1.0425 mit eingeschwei├čter Blendenscheibe 1.4571 oder komplett 1.4571; Sonderwerkstoffe

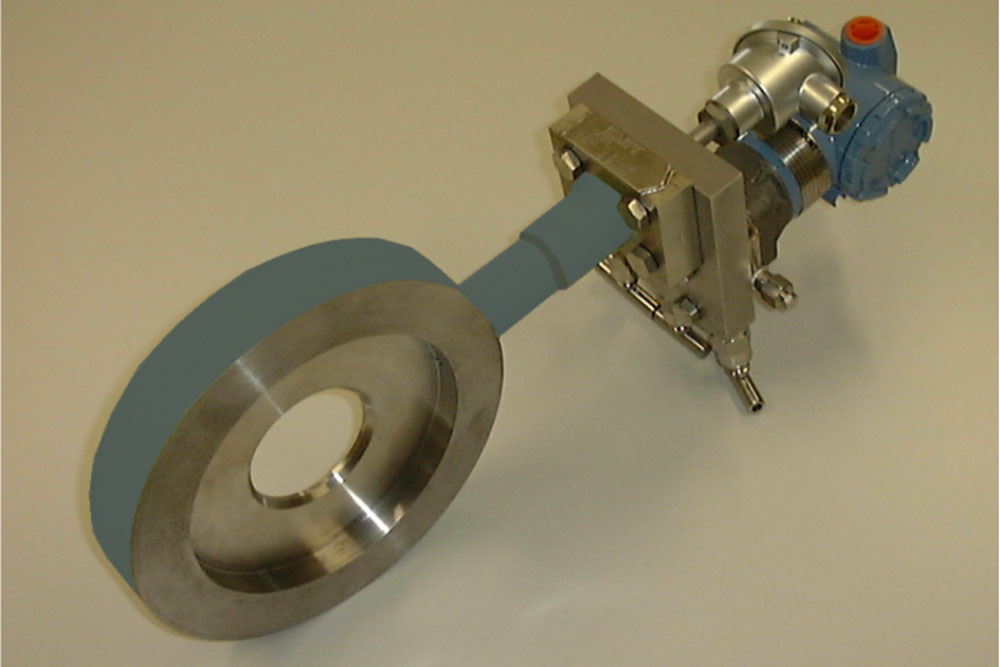

Compact-Blenden-Messung

mit Blendeneinsatz DIN 19205 Bauart B bis PN 160, integrierte Wirkdruckentnahme und Temperaturmessstelle im Montageturm, mit Blockflansch f├╝r Direktanbau von Ventilblock, Anschlusskopf und Messunmformer.

    Messstrecken mit Blendeneinsatz DIN 19205 Bauart B - Typ FDA 1 bis 3 bzw.
    Messstrecken mit Blendeneinsatz, Standard bis DN 200 mit Zentrierung - Typ FDA 6 und 7
  • geeignet f├╝r den Einbau in waagerechte und senkrechte Rohrleitungen. Bei Einsatz in senkrechter Leitung ist gew├Ąhrleistet, dass bei Direktanflanschung des Messumformers Messzelle und Messkammerflansche senkrecht stehen.
    Bei Dampfmessungen wird der gleiche geod├Ątische F├╝llstand in den Wirkdruckleitungen im Ventilblock (als Kondensatgef├Ą├č) realisiert.

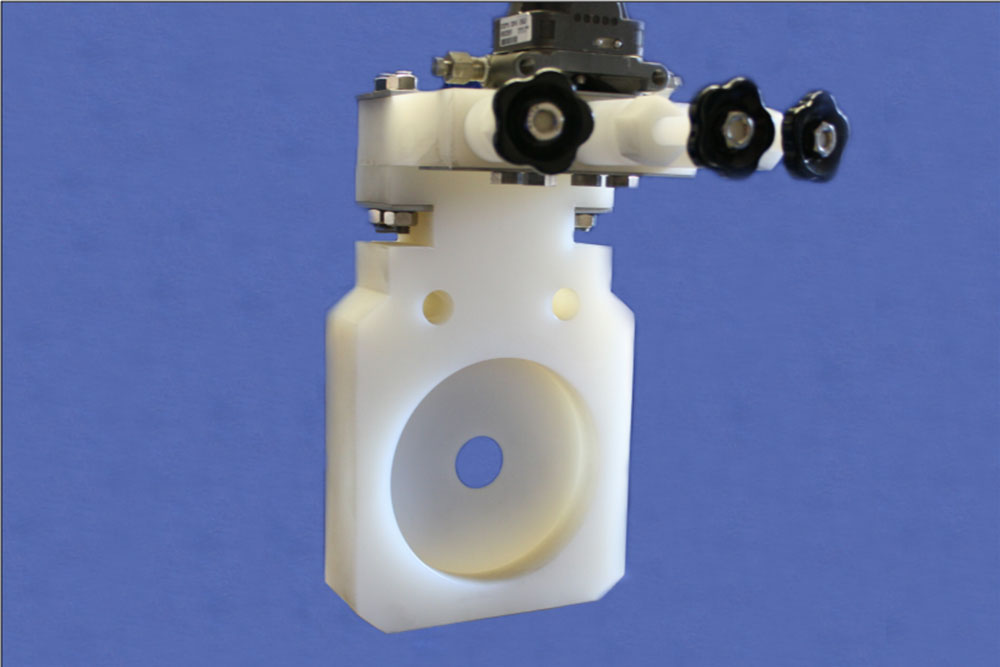

Einteilige Normblende

Blockbauweise mit Ventilblock aus PVDF oder PTFE
DN 25 - DN 500 PN 10; Dichtfl├Ąche B1/B2, RF/SF

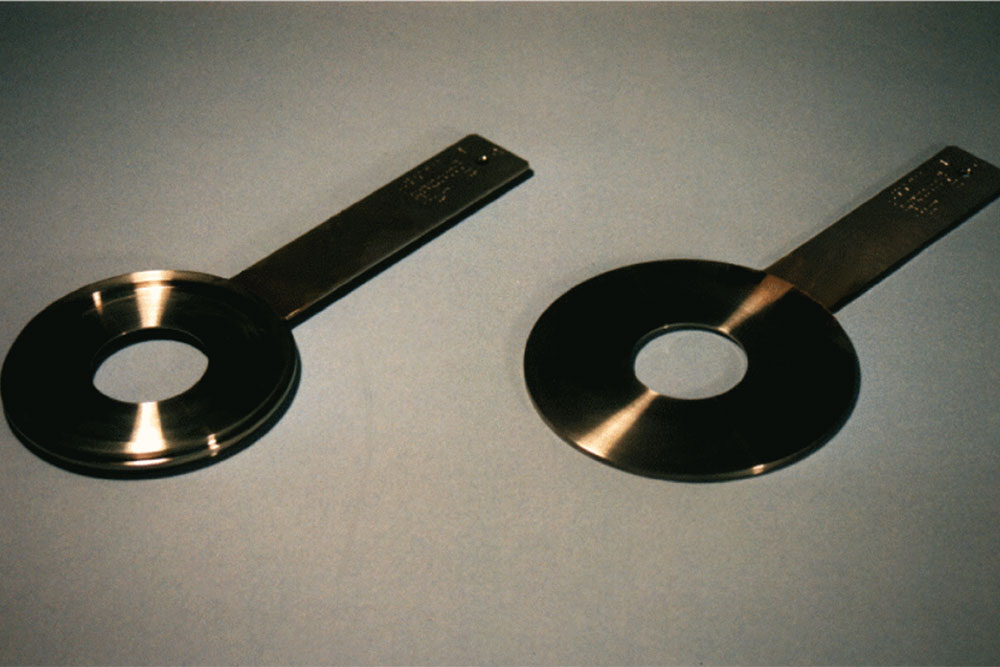

Steckblende nach DIN 19206

    Ausf├╝hrungen
  • Steckblenden Form G nach DIN 19206 Teil 1 (nicht eichf├Ąhig)
  • Steckblenden Form R nach DIN 19206 Teil 2
  • Steckblenden Form F nach DIN 19206 Teil 2 Ausgabe 4/77
  • Steckblenden Form L nach DIN 19206 Teil 3

Downloads:

Weitere Informationen stehen f├╝r Sie im
Download Center als PDF bereit.
