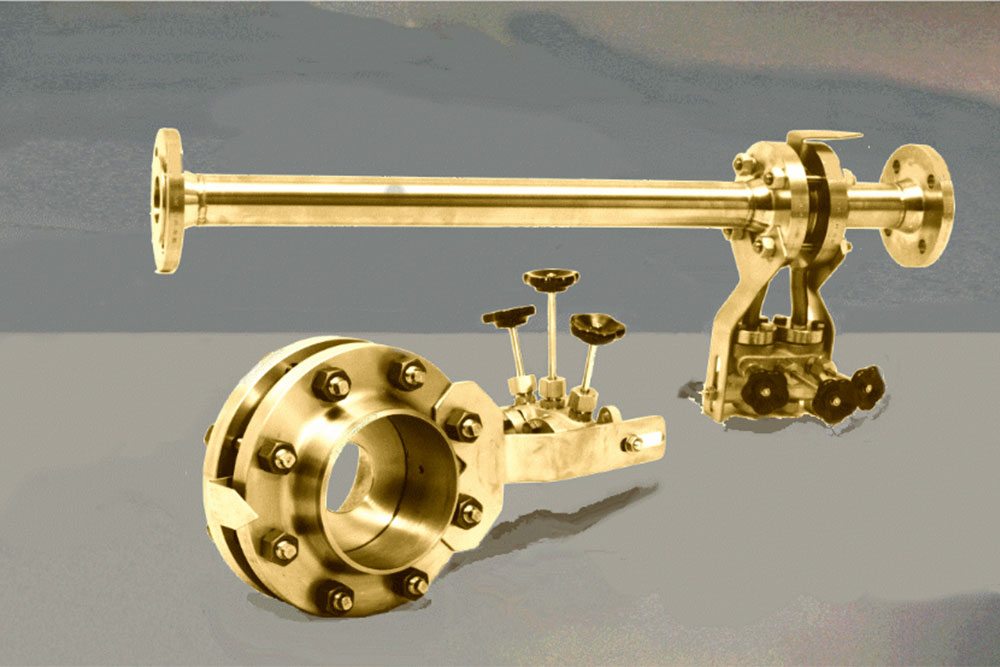

Messstrecken

Messstrecken nach DIN 19205 und 19214

auch in eichfähiger Ausführung, geeignet für Durchflussmessung nach Eichordnung EO 7-2

Standardausführungen
• FME1: Messstrecke mit integrierter Ringkammer in den Messflanschen DIN 19295
• FME 1: Messstrecke mit eingebauter Ringkammer-Normblende Bauart A DON 19205
• FMN 1: Messstrecke mit eingebauter Normblende Bauart B DIN 19205
• FMF 1: Messstrecke DIN 19214 Teil 2 Ausgabe 1977
• FMF 2: Messstrecke DIN 19214 Teil 3 entsprechend VEBA Werksnorm 41-002 interne Dichtungsart Linse nach DIN 2696
• ME-DAIFLA: entsprechend VEBA Werksnor 41-005 für Gas, Dampf oder Flüssigkeiten

Messstrecken und Messflansche nach DIN 19214

Standardausführungen
• FFF1: Messflansch nach DIN 19214 Teil 1
• FFF2: Messflansch nach DIN 19214 Teil 2 Ausg. 1977 entsprechend VEBA Werknorm 41-003
• FFF3: Messflansch nach DIN 19214 Teil 2 Vor- und Rücksprung
• FFF4: Messflansch nach DIN 19214 Teil 3 Dichtungsart Linse nach DIN 2696
• FMF 2: Messstrecke nach DIN 19214 Teil 2 Ausg. 1977 entsprechend VEBA Werknorm 41-001
• FMF 2: Messstrecke nach DIN 19214 Teil 3 entsprechend VEBA Werksnorm 41-002 interne Dichtungsart Linse nach DIN 2696

Kurzmessstrecke mit Flanschentnahme

Einlaufrohr L1<2 - D mit bearbeitetem, definiertem Rohrinnendurchmesser D nach ISO 5167

• DN 25 bis 500, PN 10 bis 100
• Dichtflächen: Form B1, B2, C, D, E, F nach DIN 1092-1 / Form Linse nach DIN 2696
• Baulängen: nach DIN 3202-F1 (DN25/L160 bis DN500/L1250)
• Wirkdruckentnahme: nach DIN 19213, DIN EN 61518
• Werkstoff: St. 35.8, C22.8, Blendscheiben, Stutzen und Anschlussblock 1.4571 oder komplett 1.4571
• Mögliche Wirkdruckabsprerrungen (aus 1.4571): 2-fach Ventilblock Ausgang Schenidring 12S DIN 2353, 3-fach Ventilblock Ausgang DIN 19213 / IEC 61518 für Direktanflanschung des Messumformers, 3-fach Hahnblock Ausgang DIN 19213 / IEC 61518 für Direktanflanschung des Messumformers unter Betriebsbedingungen - durchbohrbare Auführung

Downloads:

• Messstrecken nach DIN19205 und DIN19214

• Messstrecken und Messflansche nach DIN 19214

• Kurzmessstrecke mit Flanschentnahme

• Durchflussmessung nach dem Wirdruckverfahren

• Auslegungsdaten für Wirkdruckgeber


Weitere Informationen stehen für Sie im
Download Center als PDF bereit.
