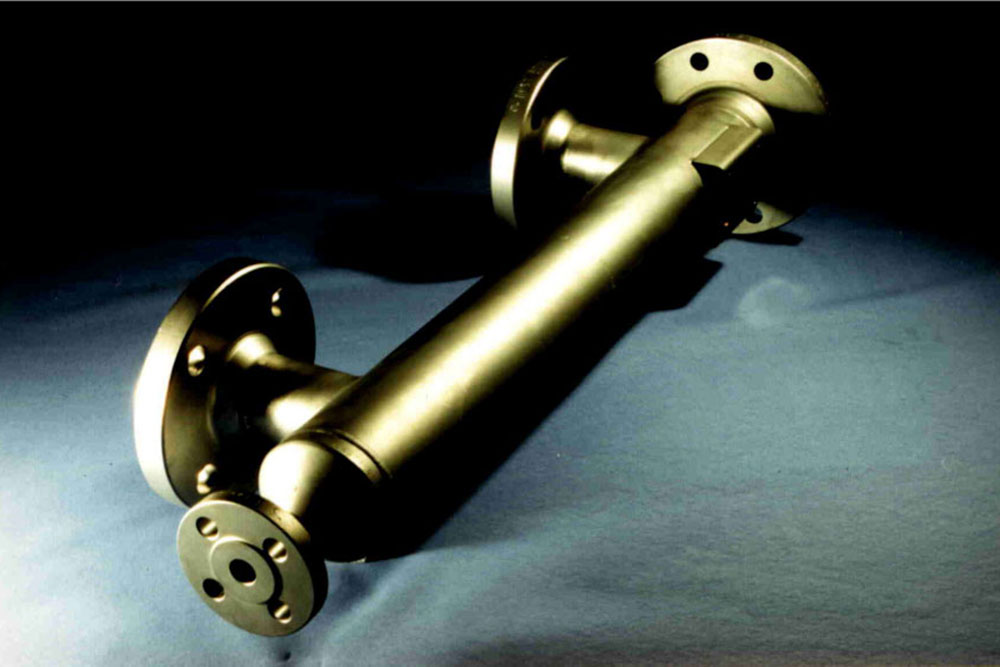

Verdrängergefäß mit Messumformer
Fertigungsmöglichkeiten im Überblick
Druckstufennach DIN: PN 10/16, 25/40, 63, 100, 160, 250 oder größer auf Anfragenach ANSI: 150, 300, 600, 900, 1500 oder größer auf Anfrage
DichtflächenDIN: PN 10-40 - Form B
PN 63/100 - Form B2
PN 63/100 - Form L
ANSI: 150 - 600 - Form RF
900 - 1500 - Form RJ
Sonderdichtlflächen: Typ C/Typ D, Typ E/Typ F oder RFSF auf Anfrage
ProzessanschlussStandardflansch DN 50 oder 2" - DIN EN 1092-1
andere Flanschgrößen oder Schweißanschlüsse auf Anfrage
Entwässerung/EntlüftungStandard G 3/4 oder 3/4 NPTSonderausstattung Flansch DN 15, 20 oder 25 bzw. 1/2", 3/4" oder 1"
auf WUnsch mit Blindflansch verschlossen
Messspannen LDIN 350, 500, 750, 1000, 1200, 1500, 1800, 2000, 2500, 3000ANSI: 14", -, 32", -, 48", 60", 72", 84", 96", 120"
Sonderlängen auf Anfrage, größere Messspannen mit Teilstelle, Flanschgröße nach Messumformeranschluss
WerkstoffeStandard: 1.0305/1.0460 oder 1.4571Sonderwerkstoffe wie Hastelloy, Inconel, Titan, Monel usw.
sowie mit Teflonbeschichtung oder Werkstoffe nach Sauergasvorschrift (NACE) auf Anfrage
Druckbehälterbescheinigungfür Standardausführung nach DGRL mit Baumusterzulassung (BMP) für Sonderausführung mit EInzelgutachten
Gerne bauen wir Gefäße nach Ihren Vorgaben. Sonderwerkstoffe wie beispielsweise Werkstoffe nach Sauergasvorschrift (NACE), Sonderausführungen mit Baumusterzulassungen sowie Verdrängergefäße mit extrem hohen Längen, Druckstufen oder Messpannen sind in unserem Hause kein Novum. Die meisten Verdrängergefäße haben dennoch eine Druckstufe von 10 bis 250 nach DIN und 150 bis 1500 nach ANSI. Die Messspannen variiert, meist bis zu einer Länge von DIN 3000 (ANSI 120“). Je nach Anwendungsbereich können Prozessanschlüsse nicht nur von dem Standardflansch DN50 in Größe von dem üblichen abweichen, je nach Einbaulage auch in Position zum Behälter. So genannte „Seite – Seite“ Ausführung bei dem das Verdrängergefäß an der Seite des Lagertanks oder Hauptbehälter angebracht ist, sind die Norm. Dies kann in Ausführungen „Seite-Unten“, „Seite-Oben“ oder „Unten-Oben“ erforderlich sein.
