Kleinmessstrecken und Düsenbrücken U-Form

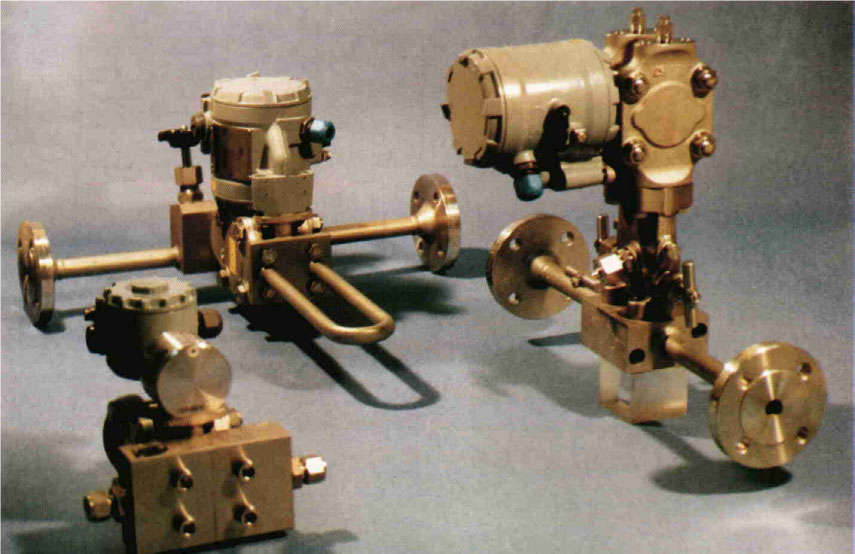

Kleinmessstrecke DN 4 und DN 8 PN 400
Mit Ringkammerund auswechselbarer Messblende, Wirkdruckanschluss DIN 19213 Form B3 (Gewicht 4kg)

Kleinmessstrecke DN 10 / DN 15 und DN 25 PN 160
Mit Ringkammer und auswechselbarer Messblende, Wirkdruck-Anschluss DIN 19213 Form B2 (Gewicht 3,5 kg)

3-fach Ventilblock DN 5 PN 420
für Direktanflanschung der Kleinmessstrecken FKS, FKF, FKG an Messumformer mit Anschluss nach DIN 19213, Formen A1 / A2 (Gewicht 3 kg)

Düsenbrücke U-Form PN 100
für Differenzdruck-Messumformer mit beidseits durchströmten Messkammern

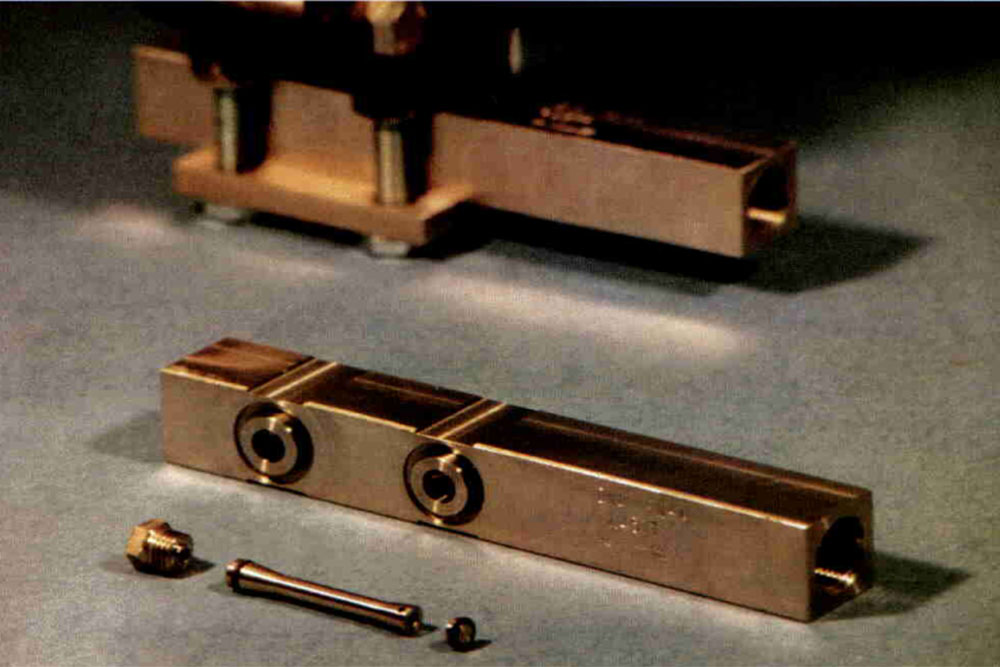

Klein-Messstrecke DN 4 / DN 8 PN 160

Messstrecke für kleine Durchflüsse und für Direktanbau von Differenzdruck-Umformer und Ventilblock

Kleinmessstrecke mit Ringkammer und auswechselbarer Messblende. Fpr diese Klein-Messstrecken stehen verschiedene klein "d" zur Verfügung. Der ca. Differenzdruck für entsprechende Durchflüsse kann aus den Diagrammen für Wasser bei 20°C entnommen werden. Die genaue Ermittlung des Differenzdrucks und Durchfluss-Beiwertes erfolgt auf dem hauseigenen Prüfstand. Eine Neukalibrierung ist auch nach Auswechseln einer Blende erforderlich. Werkstoff: 1.4571, interne Dichtungen Viton. Die Direktanflanschung von Messumformer und Ventilblock erfolgt nach DIN 19213 B2 / DIN IEC 65B/333/CDV Form A.

Durchflussmessbrücke MAN-Standard

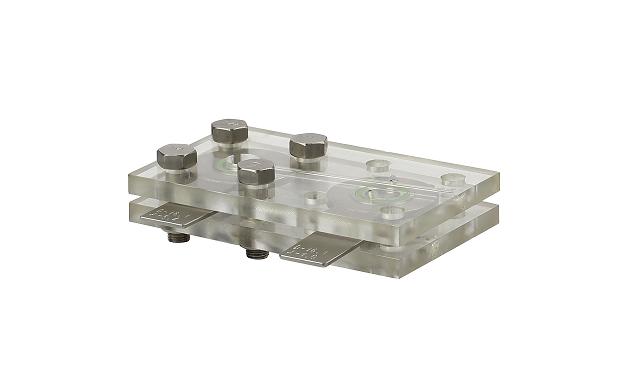

Durchflussmessbrücke KMB PN 200 (GBL 29321/29327)
für direkt angebauten Messumformer FIsher Rosemount Typ 3051 oder mit Sonderanschlusspaket für Messumformer nach EN 61518, DIN 19213 bzw. IEC 65/333/CDV

    Einbaulage
  • senkrecht (steigend/fallend) oder waagerecht
    Rohrleitungsanschluss
  • 3/4 NPT oder G 3/4 / Swagelo (Ø18/Ø22) / Gyrolok (Ø18 / Ø22) / Rohr (Ø18/Ø22/Ø3/4" (19,1), Ø1" (25,4))
    Werkstoff
  • komplett 1.4571 alternativ 316L/1.4404 / NACE-Standard
    Dichtringe (Standard)
  • FKM 14-70 Fluor-Kautschuk (Viton) -40°C bis 150°C
    Dichtringe (Optional)
  • 70MVQ670 Silikon Kautschuk -55°C bis 200°C
    Anwendungsdruck
  • bis 200 bar
    Gewicht
  • 2,7 kg (ohne Messumformer)
    Anschlussadapter für Druckmessumformer
  • Typ 3051 (GBL 29322) DIN 16182 (GBL 29326)
